国产一区二区免费网站_日韩精人妻无码一区二区三区_免费jizz在线播放_国产cd系列清纯的甜甜_欧美一级黄色片免费看_99精品激情在线视频_亚洲一区二区影院_97成人免费碰碰碰视频_又湿又黄又高潮的黄羞羞视频_影音先锋男人男人资源站

歡迎訪問鑫明地坪官方網站， 咨詢熱線：15063899237 微信同號
新聞中心

您當前位置：網站首頁 > 新聞中心

技術丨混凝土基礎不好，地坪該怎么做？
時間：2023-10-29瀏覽次數：149次作者：admin
“皮之不存，毛將焉附？”，大家在聽到這句話的時候是不是突然有了畫面感？如果我們把地面的基礎比作“皮”，施工的地坪材料是“毛”，是不是覺得更形象了呢。
經常會聽到地坪施工人員工抱怨：“這個基面太差了，地坪怎么做??？”，“地坪出問題都是因為基面太差了！”。那么在面對基面狀況不理想的情況下，我們能做些什么去解決呢？
接下來會為大家談談處理地面基礎這塊“皮”的事。
首先，作為地坪人，我們要知道自己想要的混凝土基礎是怎么樣的，以下幾條一定要記??！



• 混凝土抗壓強度:≥25MPa；
• 混凝土拉拔強度:≥1.5 MPa；
• 混凝土含水率:≤4%(Tramix測試法)；
• 空氣溫度: +10~+30℃；
• 空氣濕度:≤80% R.H.；
• 基面溫度高于露點溫度至少3℃。
對混凝土基礎進行一個全面的診斷，找出全部存在的缺陷，但凡是不利于我們地坪施工的問題一個個拎出來，逐個擊破。
而地坪施工中經常遇到起砂、開裂、有缺陷、平整度差、空鼓、被污染等混凝土基礎常見問題。本期我們先為大家講述基面起砂和開裂的情況與處理方式。
起砂

地面表面強度差，非常容易起砂、起粉。這是由于混凝土品質沒有很好的被控制，原材料中砂、石的泥粉含量過大，添加大量礦物摻合料，泌水嚴重，其中任何一個或幾個原因都有可能導致混凝土表面強度嚴重降低。



如何處理：
確定強度薄弱層的厚度，如果是輕微起砂的，只需要使用機械方式，例如研磨、銑刨將表面的浮漿層去除。如果起砂層厚度較厚，表面經過機械處理至露出混凝土骨料，使用混凝土密封固化劑+無溶劑環(huán)氧滲透底漆能很好的加固地面，然后根據面層施工的材料特點，確定是否要拋砂，增加表面粗糙度，以提高地坪面層和基礎的附著力。
雖然后期處理能使混凝土基礎盡可能滿足地坪施工的要求，最重要的仍然是源頭上控制，一定要嚴格要求到達現場的混凝土是符合要求的（如下圖）。
顯然，混凝土的骨料必須干凈，特別是當下普遍采用機制砂，其含泥量要＜3%。采用PO42.5水泥，添加的粉煤灰摻量建議＜15%，最好不摻入礦粉。
還有一個矛盾點就是我們希望混凝土塌落度盡可能小，但這一點往往會引起工人的抱怨，所以在保證混凝土和易性良好的前提下，自卸式攤鋪的混凝土塌落度一般控制在140-160mm，泵送的混凝土控制在160-180mm。

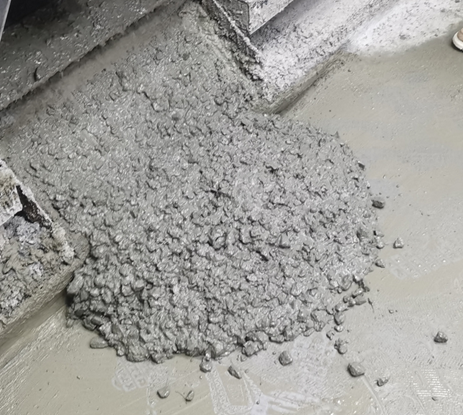

                                                         上圖：適合地坪施工的混凝土狀態(tài)
開裂
開裂的原因很多，而且非常復雜。發(fā)生的原因可能是混凝土品質沒有嚴格控制、養(yǎng)護不到位、基礎不穩(wěn)定、不同結構之間沒有分隔等。按裂縫形態(tài)有表面龜裂紋、不規(guī)則裂縫、規(guī)則裂縫。龜裂紋通常是無害的，是由于表層干縮所致，不需要處理；不規(guī)則裂縫是由于混凝土塑性收縮或干燥收縮造成的，盡早切縫和充分養(yǎng)護可以減少風險，特別露天環(huán)境施工，抹壓結束立即采取養(yǎng)護措施；規(guī)則裂縫可能是由于溫度變化較大（如冷庫門口）、局部地基處理不當等原因，這種裂縫一般有跡可循，完全可以做到事先預防。
如何處理:

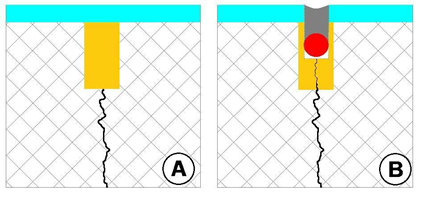

準備修復裂縫前，要確定裂紋的發(fā)生部位、發(fā)生形態(tài)，判斷是靜態(tài)裂縫還是動態(tài)裂縫。對于靜態(tài)裂縫，使用合適的修補材料即可（圖A）。對于動態(tài)裂縫，要預留縫的活動空間，做到順其自然，應放盡放(圖B)。

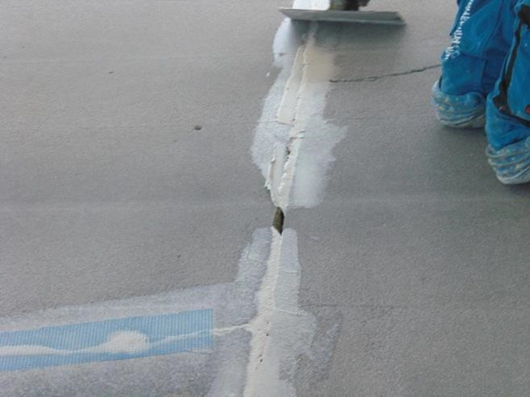

圖A中的靜態(tài)裂縫，使用無溶劑修補材料，將材料加砂粉變成高觸變性的粘稠體，類似于膩子，然后再進行修補，如有必要粘貼玻璃纖維 布加強。

圖B中的動態(tài)裂縫盡可能將開裂區(qū)域切割整齊，然后在縫里面填充崁條，再用無溶劑材料加石英砂回填切除的部位至略高于周邊的地面，打磨平整之后或者面層涂層施工完畢后切開，使用彈性聚氨酯密封膠密封。



免費預約留言

因為真實，讓溝通變得更簡單——鑫明地坪

魯公網安備37069302889001號   魯ICP備16035988號-2

關閉

1

技術丨混凝土基礎不好，地坪該怎么做？

時間：2023-10-29瀏覽次數：149次作者：admin

“皮之不存，毛將焉附？”，大家在聽到這句話的時候是不是突然有了畫面感？如果我們把地面的基礎比作“皮”，施工的地坪材料是“毛”，是不是覺得更形象了呢。
經常會聽到地坪施工人員工抱怨：“這個基面太差了，地坪怎么做?。?/span>”，“地坪出問題都是因為基面太差了！”。那么在面對基面狀況不理想的情況下，我們能做些什么去解決呢？
接下來會為大家談談處理地面基礎這塊“皮”的事。
首先，作為地坪人，我們要知道自己想要的混凝土基礎是怎么樣的，以下幾條一定要記?。?/span>



• 混凝土抗壓強度:≥25MPa；
• 混凝土拉拔強度:≥1.5 MPa；
• 混凝土含水率:≤4%(Tramix測試法)；
• 空氣溫度: +10~+30℃；
• 空氣濕度:≤80% R.H.；
• 基面溫度高于露點溫度至少3℃。
對混凝土基礎進行一個全面的診斷，找出全部存在的缺陷，但凡是不利于我們地坪施工的問題一個個拎出來，逐個擊破。
而地坪施工中經常遇到起砂、開裂、有缺陷、平整度差、空鼓、被污染等混凝土基礎常見問題。本期我們先為大家講述基面起砂和開裂的情況與處理方式。
起砂

地面表面強度差，非常容易起砂、起粉。這是由于混凝土品質沒有很好的被控制，原材料中砂、石的泥粉含量過大，添加大量礦物摻合料，泌水嚴重，其中任何一個或幾個原因都有可能導致混凝土表面強度嚴重降低。



如何處理：
確定強度薄弱層的厚度，如果是輕微起砂的，只需要使用機械方式，例如研磨、銑刨將表面的浮漿層去除。如果起砂層厚度較厚，表面經過機械處理至露出混凝土骨料，使用混凝土密封固化劑+無溶劑環(huán)氧滲透底漆能很好的加固地面，然后根據面層施工的材料特點，確定是否要拋砂，增加表面粗糙度，以提高地坪面層和基礎的附著力。
雖然后期處理能使混凝土基礎盡可能滿足地坪施工的要求，最重要的仍然是源頭上控制，一定要嚴格要求到達現場的混凝土是符合要求的（如下圖）。
顯然，混凝土的骨料必須干凈，特別是當下普遍采用機制砂，其含泥量要＜3%。采用PO42.5水泥，添加的粉煤灰摻量建議＜15%，最好不摻入礦粉。
還有一個矛盾點就是我們希望混凝土塌落度盡可能小，但這一點往往會引起工人的抱怨，所以在保證混凝土和易性良好的前提下，自卸式攤鋪的混凝土塌落度一般控制在140-160mm，泵送的混凝土控制在160-180mm。
                                                         上圖：適合地坪施工的混凝土狀態(tài)
開裂
開裂的原因很多，而且非常復雜。發(fā)生的原因可能是混凝土品質沒有嚴格控制、養(yǎng)護不到位、基礎不穩(wěn)定、不同結構之間沒有分隔等。按裂縫形態(tài)有表面龜裂紋、不規(guī)則裂縫、規(guī)則裂縫。龜裂紋通常是無害的，是由于表層干縮所致，不需要處理；不規(guī)則裂縫是由于混凝土塑性收縮或干燥收縮造成的，盡早切縫和充分養(yǎng)護可以減少風險，特別露天環(huán)境施工，抹壓結束立即采取養(yǎng)護措施；規(guī)則裂縫可能是由于溫度變化較大（如冷庫門口）、局部地基處理不當等原因，這種裂縫一般有跡可循，完全可以做到事先預防。
如何處理:

準備修復裂縫前，要確定裂紋的發(fā)生部位、發(fā)生形態(tài)，判斷是靜態(tài)裂縫還是動態(tài)裂縫。對于靜態(tài)裂縫，使用合適的修補材料即可（圖A）。對于動態(tài)裂縫，要預留縫的活動空間，做到順其自然，應放盡放(圖B)。

圖A中的靜態(tài)裂縫，使用無溶劑修補材料，將材料加砂粉變成高觸變性的粘稠體，類似于膩子，然后再進行修補，如有必要粘貼玻璃纖維 布加強。

圖B中的動態(tài)裂縫盡可能將開裂區(qū)域切割整齊，然后在縫里面填充崁條，再用無溶劑材料加石英砂回填切除的部位至略高于周邊的地面，打磨平整之后或者面層涂層施工完畢后切開，使用彈性聚氨酯密封膠密封。



返回列表

網站首頁

一鍵地圖

在線留言

熱線電話
